便攜短路接地線的常規配置,臨時接地棒種類展示
發布時間:2018-10-24 作者:金能電力 來源:金能電力 點擊:
便攜短路接地線是電力檢查、維修經常使用的產品,主要分為母排和線路兩種,母排接地線是使用在室內的電力設備上,線路接地線主要是室外的電力線路上使用。那么日常電力工作中經常使用的便攜短路接地線的常規配置有哪些?臨時接地線的種類有哪些呢?下面看金能電力為您分享:
便攜短路接地線的常規配置(如下圖)
型號 | 種類 | 電壓等級 | 橫截面積 | 接地線規格 | 配罟 | 適用范圍 |
JN-JDX | 常規型 | 0.4KV | 25mm2 | 4*1.5+12m | 1米接地棒地卡 | 變電站 |
10kv | 25mm2 | 3*1+5m | 0.5米接地棒地卡 | 變電站 | ||
35kv | 25mm2 | 3*2+8m | 1米接地棒地卡 | 變電站 | ||
110kv | 35mm2 | 3*6+6m | 2節2米接地棒地卡 | 變電站 | ||
220kv | 35mm22 | 3*6+6m | 2節3米接池棒地卡 | 變電站 | ||
500kv | 50mm2 | 15m/根*3根 | 鴨嘴線夾地卡 | 鐵塔 | ||
10kv | 25mm2 | 3*1.5+10.5m | 1米接地棒地釘 | 線路 | ||
35kv | 25mm2 | 3*2+18m | 1米接地棒地釘 | 線路 | ||
110kv | 35mm2 | 15m/根*3根 | 鴨嘴線夾地卡 | 線路 | ||
220kv | 35mm2 | 15m/根*3根 | 鴨嘴線夾地卡 | 線路 | ||
個人保安線 | 380v | 16mm2 | 3*1.5+3m | 鉗子地卡 | 橫擔/線路 | |
380v | 16mm2 | 4*1.5+5m | 鉗子 | 橫擔/線路 | ||
電纜分支箱接地線 | 10kv | 25mm2 | 3m + 1.5m | 0.5米桿地卡 | 電纜分支箱 | |
環網柜接地線 | 10kv | 25mm2 | 3*1+2m | 肘形電纜頭地卡 | 環網柜 |
接地線的常見規格:10平方、16平方、25平方、35平方、50平方、75平方、90平方、95平方、120平方、150平方;
接地線的常見分類

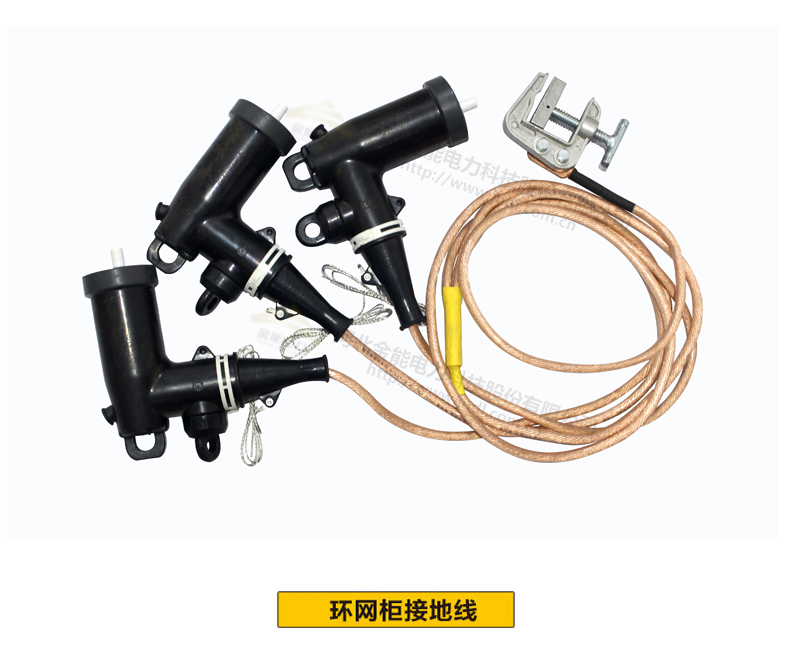

環網柜接地棒
產品名稱:環網柜接地線
產品型號:JN-JNX
線芯材質:優質裸銅線
絕緣材料:優質絕緣電纜護套層

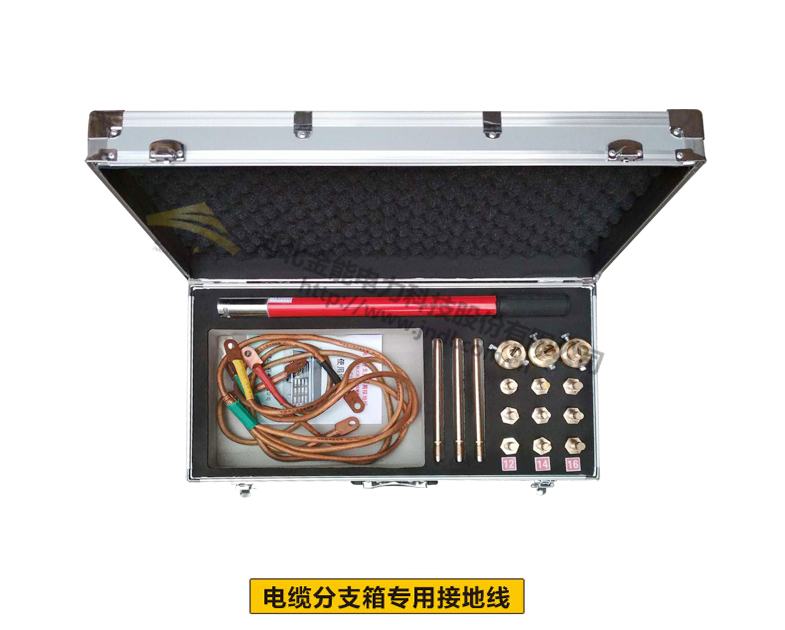

電纜分支箱接地棒
產品別名:(PVC)接地軟銅線
產品材質:紅銅+玻璃鋼環氧材質
產品組成:導線端線夾(接地棒)、分相短路線、匯流管、接地主線、接線鼻、接地端子及臨時接地極和接地操作棒;
平口螺旋接地棒
產品名稱:平口螺旋接地棒
產品型號:JN-NL
適用于:母排
平口手握接地線
產品名稱:平口手握接地線
產品型號:JDX-NS
適用于:母排
雙簧掛鉤式接地線
產品名稱:雙簧掛鉤式接地線
產品型號:JDX-WS
適用于:線路
猴頭式接地棒
產品型號:JN-WL
適用于:線路

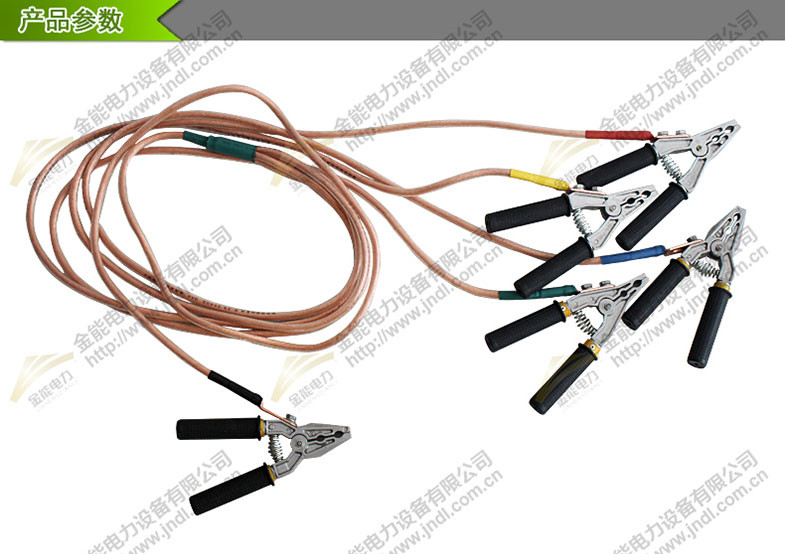

個人保安線
產品名稱:個人保安線
產品構成:鉗子和地夾;
適用于:線路
