絕緣膠墊耐壓等級如何檢測,絕緣膠墊耐壓檢測標準
發布時間:2018-07-12 作者:金能電力 來源:金能電力 點擊:
購買過絕緣膠墊的都知道,絕緣膠墊要進行耐壓等級的檢測,符合標準后才能投入市場使用。一般使用單位都會要求絕緣膠墊要有檢測報告,就是這個原因。那么絕緣膠墊檢測的標準是什么,絕緣膠墊檢測報告都會檢測哪些項?檢測報告僅僅是一塊樣品的檢測,如何保證每次出廠的絕緣膠墊耐壓都符合國標標準呢?下面金能電力為您介紹:
絕緣膠墊國標檢測標準
絕緣膠墊國家標準: HG2949-1999《電絕緣橡膠板》。
要 求:
電壓等級 /工頻耐壓/ 持續時間
高壓 /15 kV/ 1min
低壓 /3.5 kV/ 1min
說明:使用于帶電設備區域,測試試驗時先將絕緣膠墊上下鋪上濕布或金屬箔,并應比被測絕緣膠墊四周小200mm,連續均勻升壓至表8規定的電壓值,保持1min,觀察有無擊穿現象,若無擊穿,則試驗通過
測試常規配置:
(1)5KV絕緣膠墊厚度:3mm 比重:5.8KG/m2 顏色:紅,綠,黑
(2)10KV絕緣膠墊厚度:5mm 比重:9.2KG/m2 顏色:紅,綠,黑
(3)15KV絕緣膠墊厚度:5mm 比重:9.2KG/m2 顏色:紅,綠,黑
(4)20KV絕緣膠墊厚度:6mm 比重:11KG/m2 顏色:紅,綠,黑
(5)25KV絕緣膠墊厚度:8mm 比重:14.8KG/m2 顏色:紅,綠,黑
(6)30KV-35KV 絕緣膠墊厚度:10mm 12mm 比重:18.4KG/m2 22 KG/m2 顏色:紅,綠,黑。
絕緣膠墊的檢測都包含哪些項?
絕緣膠墊檢測一般都是找第三方機構進行檢測,第三方機構也分為多種,一般只有正規的檢測機構,頒布的檢測報告才有權威性。一般絕緣膠墊檢測報告檢測的項包含:1、絕緣膠墊的外觀和尺寸;2、絕緣膠墊的硬度;3、絕緣膠墊的拉伸長度及扯斷伸長率;4、絕緣膠墊定伸(150%)永久性變形;5、絕緣膠墊熱空氣老化(70度*72H)拉伸強度降低率;6、絕緣膠墊的吸水性;7、絕緣膠墊電絕緣性能實驗,包含耐電壓實驗和擊穿電壓實驗。
一般在檢測過程中使用到的儀器有:工頻實驗變壓器成套裝置;高壓實驗控制臺;交直流數字千伏表;高低溫交變濕熱試驗箱;電力安全工器具力學性能試驗機;沖片機;啞鈴狀1型裁刀;橡塑實驗切片機;測厚儀;橡膠硬度計;老化試驗箱;電子天平等;
從以上的檢測項和檢測設備看出,檢測過程是很嚴謹?shù)?,絕緣膠墊如果有正規檢測報告,那么一般來說是沒有什么問題了。當然這里指的是正規具有權威性的檢測機構,這樣的機構規范性更強,避免了弄虛作假的情況出現。
絕緣膠墊如何保證出廠耐壓符合標準呢?
如果具備了檢測報告,那么證明絕緣膠墊廠家有生產符合國標標準的能力,在絕緣膠墊生產中,不可能每次每個環節都毫無問題。一次疏忽,一次誤差都可能導致絕緣膠墊產品耐壓不達標。為此金能電力備有專門的檢測設備,每次絕緣膠墊出廠都要進行耐壓檢測,以確保產品符合國標標準。

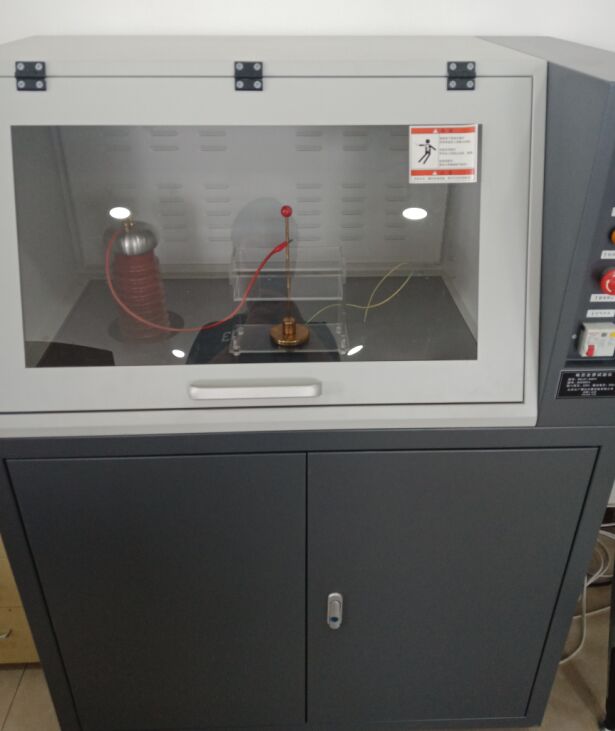

絕緣膠墊耐壓檢測設備

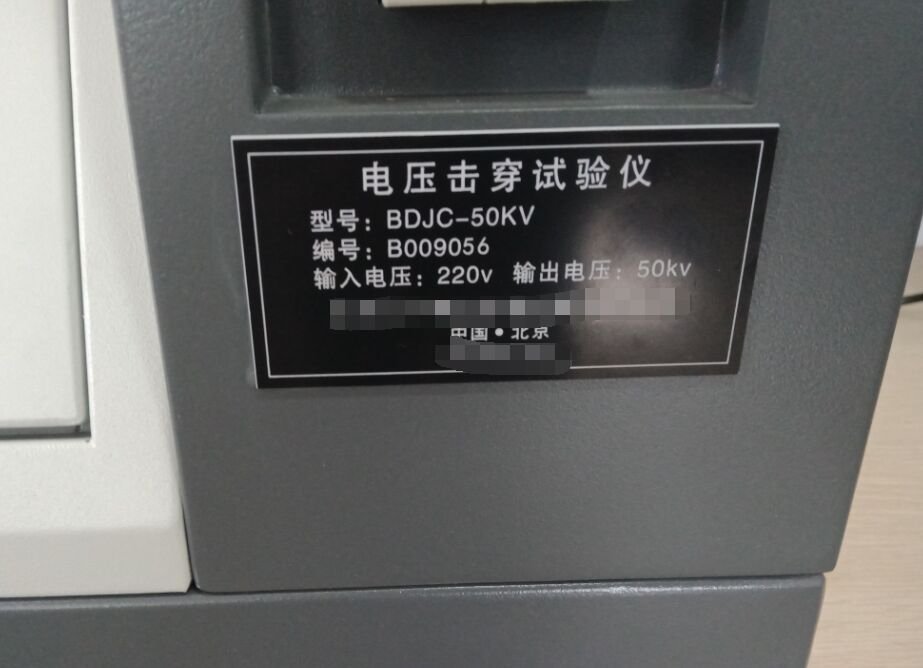

掉牙擊穿試驗儀輸入及輸出電壓
